C系列多级低速离心鼓风机

C系列多级低速离心鼓风机

产品详情说明

·产品概述·

离心鼓风机是长沙鼓风机厂有限责任公司与西安交通大学合作并吸收国内外最新技术开发而成,包括多级低速离心鼓风机、单级低速离心鼓风机和单级高速离心鼓风机等产品,共3个基本系列、上百种派生机型。流量50~2000m3/min,升压10~150kPa。

● C系列多级低速离心鼓风机

流量50~1000m3/min,升压19.6~150kPa。单吸入、双支承、多级结构。该系列离心鼓风机可广泛应用于水处理曝气、电厂脱硫氧化、冶炼炉、洗煤厂、矿山浮选、化工造气、真空领域等;另外,通过结构的适当变化,亦可用于输送煤气、沼气等其它特殊气体。

 派生机型


由上述基本系列产品,可以派生出下列多种用途离心鼓风机:

●污水处理鼓风机流量50~600m3/min升压49.0~98kPa

●脱硫氧化鼓风机流量60~800m3/min升压49.0~150kPa

●二氧化硫鼓风机流量200~2000m3/min升压26.4~53.9kPa

●造气炉鼓风机流量300~1500m3/min升压23.5~34.3kPa

●化铁炉鼓风机流量50~350m3/min升压9.8~29.4kPa

●冶炼高炉鼓风机流量100~1000m3/min升压49.0~150kPa

●煤气鼓风机流量100~1250m3/min升压19.6~53.9kPa

●浮选、洗煤鼓风机流量50~500m3/min升压19.6~68.6kPa

·产品选型·

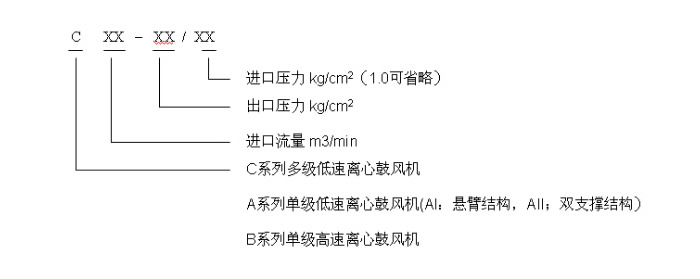

型号说明


例如:

C300–1.7/1.0 表示在温度20℃,进口压力1.0kgf/cm2(98kPa)相对湿度50%的进气条件下,进口流量为300 m3/min,出口压力1.7kgf/cm2(升压68.6kPa)的多级离心鼓风机。

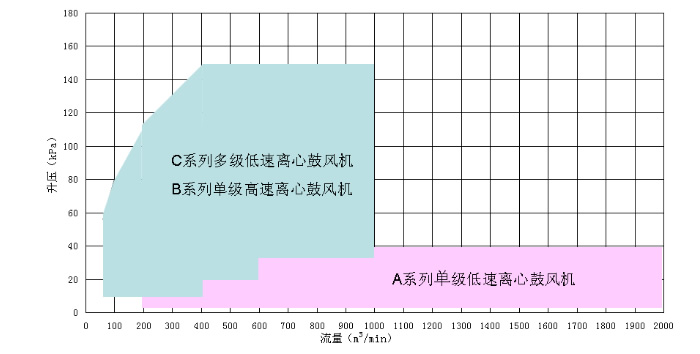

系列型谱图





由图表所示流量和压力可初步确定离心鼓风机的性能范围,然后综合其他技术条件和要求,由专业技术人员具体选型。

选型要素

● 技术条件

输送介质、进气状况、流量、升压(或排气压力),环境条件等。

● 选型计算

当介质为空气、进气状况及环境条件与规定吸入状态相符,则可根据流量、升压或排气压力在本样本中进行直接选取。

若介质、进气状况及环境条件与规定吸入状态不符(如温度或密度差异较大)应对选型参数进行核算和修正

(1) 环境温度

鼓风机设计温度为20℃。对曝气鼓风机,进气温度每升高1℃,排气压力下降0.002kgf/cm2.夏季温度为40℃时,排气压力大约下降0.04kgf/cm2

(2) 海拔高度

鼓风机进气压力(设计值)为1.0kgf/cm2。当海拔高度较大时,应根据当地大气压对鼓风机进气流量和排气压力进行修正,以保证其正常运行。

(3) 标准流量与进气流量换算

如鼓风机在标准状态(0℃,1.033kgf/cm2)下的流量为QN,其实际进气状态(ts,Ps)下的流量为:

Qs=( ts+273)/273×1.033/ Ps×QN

ts: 进气温度,℃

Ps: 进气压力,kgf/cm2

(4) 常用压力单位的换算

9.8kPa=0.1 kgf/cm2=1000mmH2O=98mbar=0.0967atm=73.5mmHg


 产品介绍·

C系列多级低速离心鼓风机

● 多级离心鼓风机特点

◎ 先进的空气动力学设计,叶轮工作效率高。

◎ 机壳采用水平剖分焊接结构,结构简单,重量轻。

◎ 性能曲线平坦,性能易于调节。

◎ 结构先进合理,易损件减少,操作、维护方便。

● 多级离心鼓风机典型数据表


型号

输送介质

进口工况

升压(kpa)

轴功率(kW)

电机功率(kW)

流量(m3/min)

压力(kgf/cm2)

温度(℃)

C50-1.2

空气

50

1.0

20

19.6

21

30

C50-1.3

空气

50

1.0

20

29.4

33.5

45

C50-1.4

空气

50

1.0

20

39.2

43.7

55

C50-1.5

空气

50

1.0

20

49.0

53.2

75

C50-1.6

空气

50

1.0

20

58.8

67.9

90

C60-1.2

空气

60

1.0

20

19.6

27.1

37

C60-1.3

空气

60

1.0

20

29.4

40.4

55

C60-1.4

空气

60

1.0

20

39.2

50.7

75

C60-1.5

空气

60

1.0

20

49.0

69.1

90

C60-1.6

空气

60

1.0

20

58.8

79.1

110

C80-1.2

空气

80

1.0

20

19.6

35.2

45

C80-1.3

空气

80

1.0

20

29.4

53.3

75

C80-1.4

空气

80

1.0

20

39.2

70.7

90

C80-1.5

空气

80

1.0

20

49.0

89.5

110

C80-1.6

空气

80

1.0

20

58.8

104

132

C80-1.7

空气

80

1.0

20

68.6

120

160

C100-1.2

空气

100

1.0

20

19.6

45.7

55

C100-1.3

空气

100

1.0

20

29.4

68.0

90

C100-1.4

空气

100

1.0

20

39.2

90.0

110

C100-1.5

空气

100

1.0

20

49.0

111

132

C100-1.6

空气

100

1.0

20

58.8

131

160

C100-1.7

空气

100

1.0

20

68.6

153

185

C125-1.2

空气

125

1.0

20

19.6

57

75

C125-1.3

空气

125

1.0

20

29.4

85.0

110

C125-1.4

空气

125

1.0

20

39.2

111

132

C125-1.5

空气

125

1.0

20

49.0

137

160

C125-1.6

空气

125

1.0

20

58.8

163

185

C125-1.7

空气

125

1.0

20

68.6

188

220

C150-1.2

空气

150

1.0

20

19.6

66.2

90

C150-1.3

空气

150

1.0

20

29.4

97.7

132

C150-1.4

空气

150

1.0

20

39.2

129

160

C150-1.5

空气

150

1.0

20

49.0

160

185

C150-1.6

空气

150

1.0

20

58.8

191

220

C150-1.7

空气

150

1.0

20

68.6

221.3

250

C150-1.8

空气

150

1.0

20

78.4

249.1

315

C200-1.2

空气

200

1.0

20

19.6

87.6

110

C200-1.3

空气

200

1.0

20

29.4

129.3

160

C200-1.4

空气

200

1.0

20

39.2

171

200

C200-1.5

空气

200

1.0

20

49.0

212

250

C200-1.6

空气

200

1.0

20

58.8

241

280

C200-1.7

空气

200

1.0

20

68.6

279

355

C200-1.8

空气

200

1.0

20

78.4

327

400

C250-1.2

空气

250

1.0

20

19.6

109

132

C250-1.3

空气

250

1.0

20

29.4

161

185

C250-1.4

空气

250

1.0

20

39.2

212

250

C250-1.5

空气

250

1.0

20

49.0

263

315

C250-1.6

空气

250

1.0

20

58.8

312

355

C250-1.7

空气

250

1.0

20

68.6

360

450

C250-1.8

空气

250

1.0

20

78.4

406

500

C300-1.3

空气

300

1.0

20

29.4

191

220

C300-1.4

空气

300

1.0

20

39.2

251

315

C300-1.5

空气

300

1.0

20

49.0

311

400

C300-1.6

空气

300

1.0

20

58.8

369

450

C300-1.7

空气

300

1.0

20

68.6

426

500

C300-1.8

空气

300

1.0

20

78.4

480

560

C300-1.9

空气

300

1.0

20

88.2

532

630

C350-1.3

空气

350

1.0

20

29.4

150

185

C350-1.4

空气

350

1.0

20

39.2

221

250

C350-1.5

空气

350

1.0

20

49.0

291

355

C350-1.6

空气

350

1.0

20

58.8

361

450

C350-1.7

空气

350

1.0

20

68.6

428

500

C350-1.8

空气

350

1.0

20

78.4

552

630

C350-1.9

空气

350

1.0

20

88.2

611

710

C400-1.3

空气

400

1.0

20

29.4

249

315

C400-1.4

空气

400

1.0

20

39.2

328

400

C400-1.5

空气

400

1.0

20

49.0

404

500

C400-1.6

空气

400

1.0

20

58.8

482

560

C400-1.7

空气

400

1.0

20

68.6

557

630

C400-1.8

空气

400

1.0

20

78.4

626

710

C400-1.9

空气

400

1.0

20

88.2

694

800

C400-2

空气

400

1.0

20

98

775

900

C500-1.5

空气

500

1.0

20

49.0

505

630

C500-1.6

空气

500

1.0

20

58.8

603

710

C500-1.7

空气

500

1.0

20

68.6

701

800

C500-1.8

空气

500

1.0

20

78.4

789

900

C500-1.9

空气

500

1.0

20

88.2

874

1000

C500-2.0

空气

500

1.0

20

98

969

1120

C500-2.1

空气

500

1.0

20

107.8

1066

1250

C600-1.5

空气

600

1.0

20

49.0

606

710

C600-1.6

空气

600

1.0

20

58.8

723

900

C600-1.7

空气

600

1.0

20

68.6

841

1000

C600-1.8

空气

600

1.0

20

78.4

946

1120

C600-1.9

空气

600

1.0

20

88.2

1048

1250

C600-2.0

空气

600

1.0

20

98

1162

1400

C600-2.1

空气

600

1.0

20

107.8

1269

1400

C600-2.2

空气

600

1.0

20

117.6

1374

1600

C600-2.5

空气

600

1.0

20

147

1635

1800

C800-1.5

空气

800

1.0

20

49

805

900

C800-2.0

空气

800

1.0

20

98

1549

1800

C800-2.5

空气

800

1.0

20

147

2190

2500

C1000-1.5

空气

1000

1.0

20

49

1060

1250

C1000-2.0

空气

1000

1.0

20

98

1936

2240

C1000-2.5

空气

1000

1.0

20

147

2738

2500

● 多级离心鼓风机典型布置

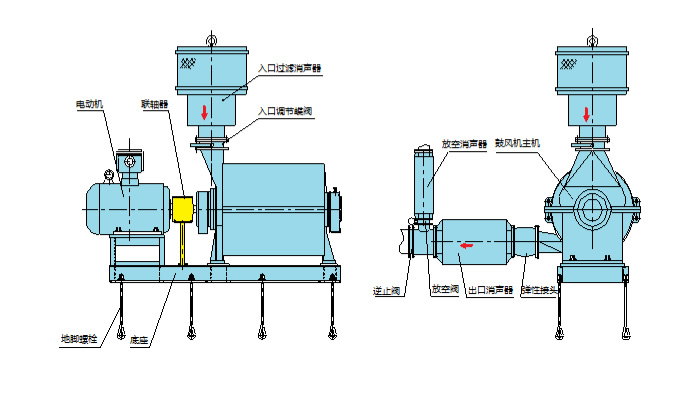

多级离心鼓风机典型布置(滚动轴承)

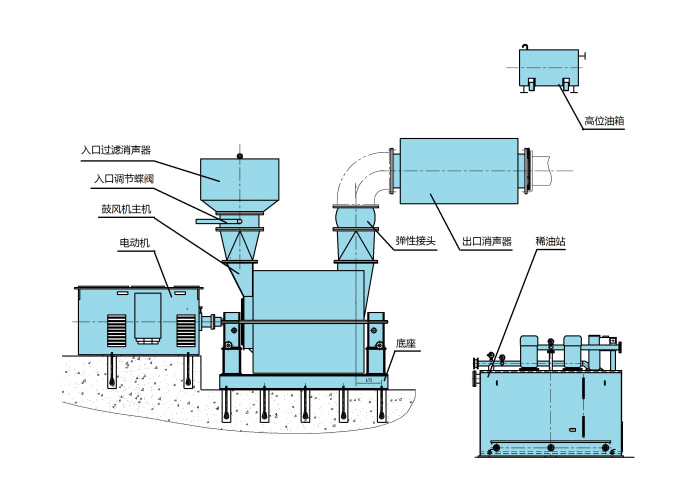

滑动轴承多级离心鼓风机典型布置





● 多级离心鼓风机外形尺寸

部分C系列多级低速离心鼓风机(滚动轴承)外形及安装尺寸表

(仅供参考,施工以合同设计图为准)






风机型号

A

A1

A2

B

C

H2

H1

H

L

L1

DN1

DN2

n-Mdxh

C60-1.4

2670

950

1590

700

880

885

460

1635

2300

650

250

250

8-M24x500

C60-1.5

2780

1050

1680

700

880

885

460

1635

2400

700

250

250

8-M24x500

C80-1.5

2980

1050

1600

700

880

885

460

1635

2600

750

300

250

8-M24x500

C80-1.7

3110

1415

1800

700

880

885

460

1635

3000

900

300

250

8-M24x500

C100-1.2

2440

710

1510

800

1150

980

400

1635

2000

600

350

300

8-M24x500

C100-1.3

2740

890

1690

800

1150

980

400

1635

2300

650

350

300

8-M24x500

C100-1.4

3110

1070

1870

800

1150

980

400

1635

2400

700

350

300

8-M24x500

C100-1.5

3180

1070

1870

800

1150

980

400

1635

2500

700

350

300

8-M24x500

C100-1.6

3360

1250

2050

800

1150

980

400

1635

3000

900

350

300

8-M24x630

C100-1.7

3540

1430

2230

800

1150

980

400

1635

3000

900

350

300

8-M24x630

C125-1.2

2510

710

1510

800

1150

980

400

1635

2100

600

350

300

8-M24x500

C125-1.3

2930

890

1690

800

1150

980

400

1635

2500

700

350

300

8-M24x500

C125-1.4

3180

1070

1870

800

1150

980

400

1635

2800

800

350

300

8-M24x500

C125-1.5

3180

1070

1870

800

1150

980

400

1635

2800

800

350

300

8-M24x500

C125-1.6

3360

1250

2050

800

1150

980

400

1635

3000

900

350

300

8-M24x630

C125-1.7

3770

1430

2230

800

1150

980

400

1635

3150

900

350

300

8-M24x630

C150-1.2

2450

600

1400

800

1150

980

495

1830

2300

650

400

350

8-M24x630

C150-1.3

2910

800

1600

800

1150

980

495

1830

2500

700

400

350

8-M24x630

C150-1.4

3110

1000

1800

800

1150

980

495

1830

2750

800

400

350

8-M30x800

C150-1.5

3310

1200

2000

800

1150

980

495

1830

2950

900

400

350

8-M30x800

C150-1.6

3540

1200

2000

800

1150

980

495

1830

2950

900

400

350

8-M30x800

C150-1.7

3760

1400

2200

800

1150

980

495

1830

3150

900

400

350

8-M30x800

C150-1.8

3940

1600

2400

800

1150

980

495

1830

3350

1000

400

350

8-M30x800

C200-1.2

2740

660

1500

800

1200

980

495

1830

2400

700

400

400

8-M24x630

C200-1.3

3010

860

1700

800

1200

980

495

1830

2700

800

400

400

8-M24x630

C200-1.4

3210

1060

1900

800

1200

980

495

1830

2900

850

400

400

8-M24x630

C200-1.5

3640

1250

2100

800

1200

980

495

1830

3200

900

400

400

8-M30x800

C200-1.6

3840

1450

2300

800

1200

980

495

1830

3400

950

400

400

8-M30x800

C200-1.7

4450

1450

2300

800

1200

980

495

1830

3800

850

400

400

10-M30x800

C200-1.8

4660

1660

2510

800

1200

980

495

1830

4000

900

400

400

10-M30x800

C250-1.2

2740

600

1430

800

1250

1050

620

1900

3400

950

500

450

8-M30x800

C250-1.3

2945

790

1635

800

1250

1050

620

1900

3450

950

500

450

8-M30x800

C250-1.4

3075

790

1635

800

1250

1050

620

1900

3650

850

500

450

10-M30x800

C250-1.5

3275

990

1835

800

1250

1050

620

1900

3900

850

500

450

10-M30x800

C250-1.6

4175

1140

2025

800

1250

1050

620

1900

4050

900

500

450

10-M30x800

C250-1.7

4215

1180

2065

800

1250

1050

620

1900

4050

900

500

450

10-M30x800

C250-1.8

4385

1350

2235

800

1250

1050

620

1900

4250

950

500

450

10-M30x800

C300-1.5

4155

990

1835

800

1250

1050

620

1900

3950

900

500

450

10-M30x800

C300-1.7

4385

1180

2065

800

1250

1050

620

1900

4050

900

500

450

10-M30x800

● 多级离心鼓风机供货范围

序号

标准供货

选配供货

名称

数量

名称

数量

1

鼓风机本体

1台

进口过滤消声器

1件

2

润滑装置

1套

出口消声器

1件

3

电动机

1台

出口软接头

1件

4

入口调节阀

1件

出口电动蝶阀

1件

5

联轴器

1套

放空消声器

1件

6

联轴器防护罩

1件

放空电动蝶阀

1件

7

底座

1件

止回阀

1件

8

地脚螺栓、螺母、垫片

1套

一次仪表

1套

9

备品备件

1套

就地控制柜

1台

* 表中润滑装置,滚动轴承风机含主机中,滑动轴承风机配稀油站。

湘公网安备 43011102001359号
